Chia sẻ DIY Soldering Station - Trạm hàn sử dụng Ceramic Heater A1321 (Hakko907) gia nhiệt nhanh và ổn định

mhl167

Kỹ sư
#1
Tính năng:
  • Gia nhiệt rất nhanh và ổn định, không bị trôi nhiệt. Nhiệt độ làm việc từ 0 đến 450 độ C.
  • Tinh chỉnh nhiệt độ bằng Sroll Mouse rất nhanh, mượt và bền (Sroll Mouse và 2 nút nhấn tháo trong con chuột máy tính).
  • Tự động trở về nhiệt độ Stand by (chế độ chờ) khi không sử dụng một thời gian (có thể thay đổi được thời gian và nhiệt độ chờ) để tăng độ bền của lỏi nhiệt theo thời gian và tiết kiệm điện.
  • Trở về chế độ làm việc khi lay nhẹ tay hàn hoặc vặn Sroll Mouse hay nhấn vào nút nhấn.
  • FET làm việc mát không nóng nên không cần tản nhiệt.
  • Điện áp làm việc: 12Vdc - 24Vdc hay 220Vac. (nếu dùng nguồn 12Vdc chỉ gia nhiệt độ dưới 350 độ C)
  • Mạch vẽ bằng Eagle 6.5.0 và firmware được viết bằng C trên AVRStudio và WinAVR.

P/S: Sẽ cập nhật thêm tính năng mới. Trong mạch chưa có gắn còi báo và một linh kiện nên còn bỏ trống.

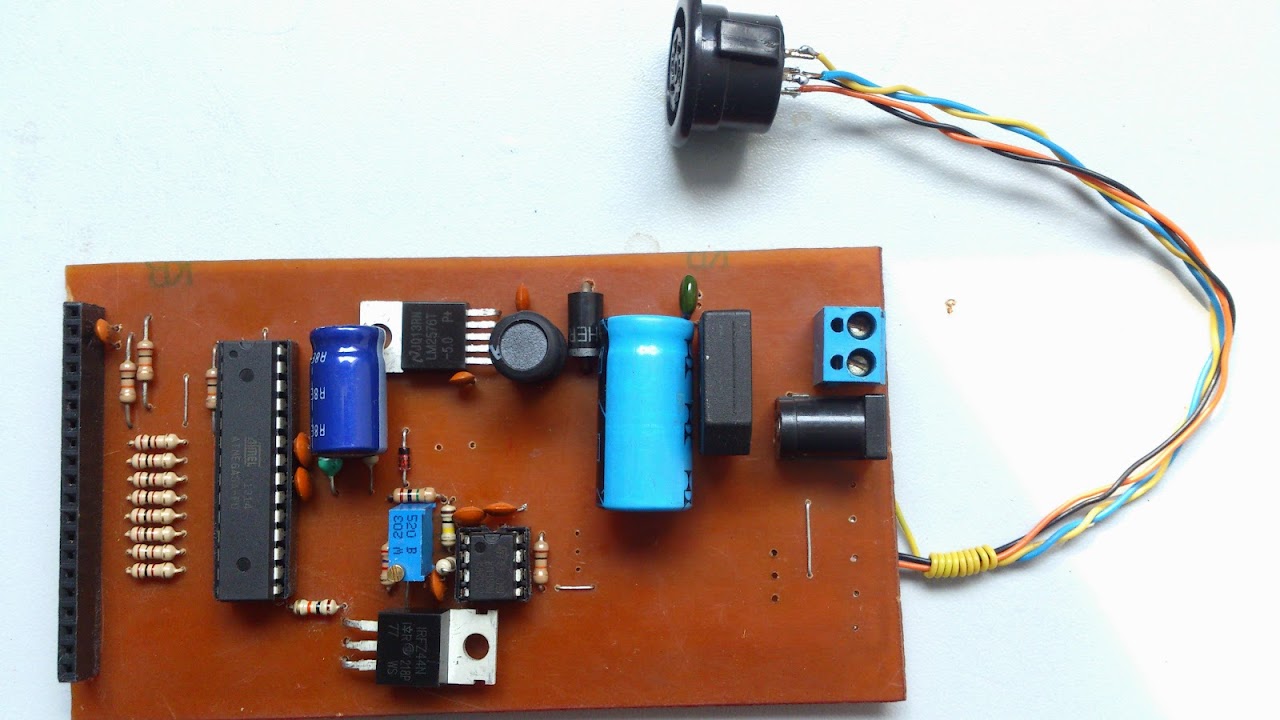

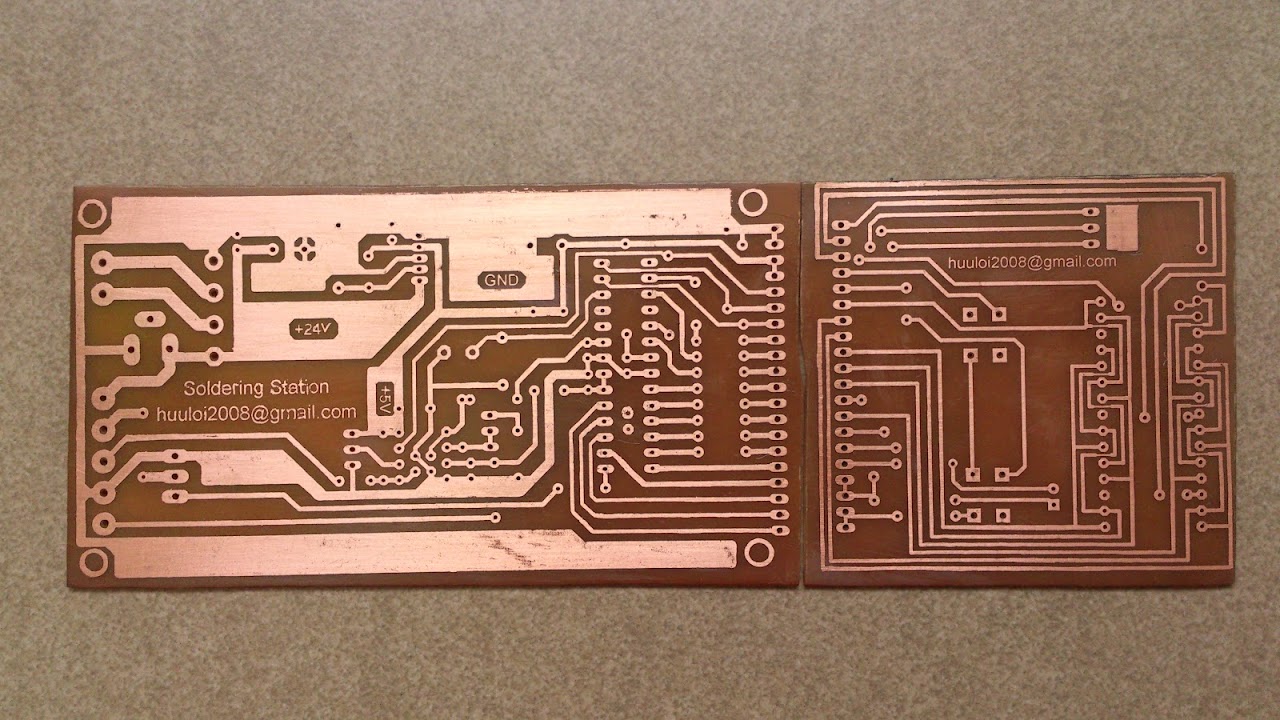

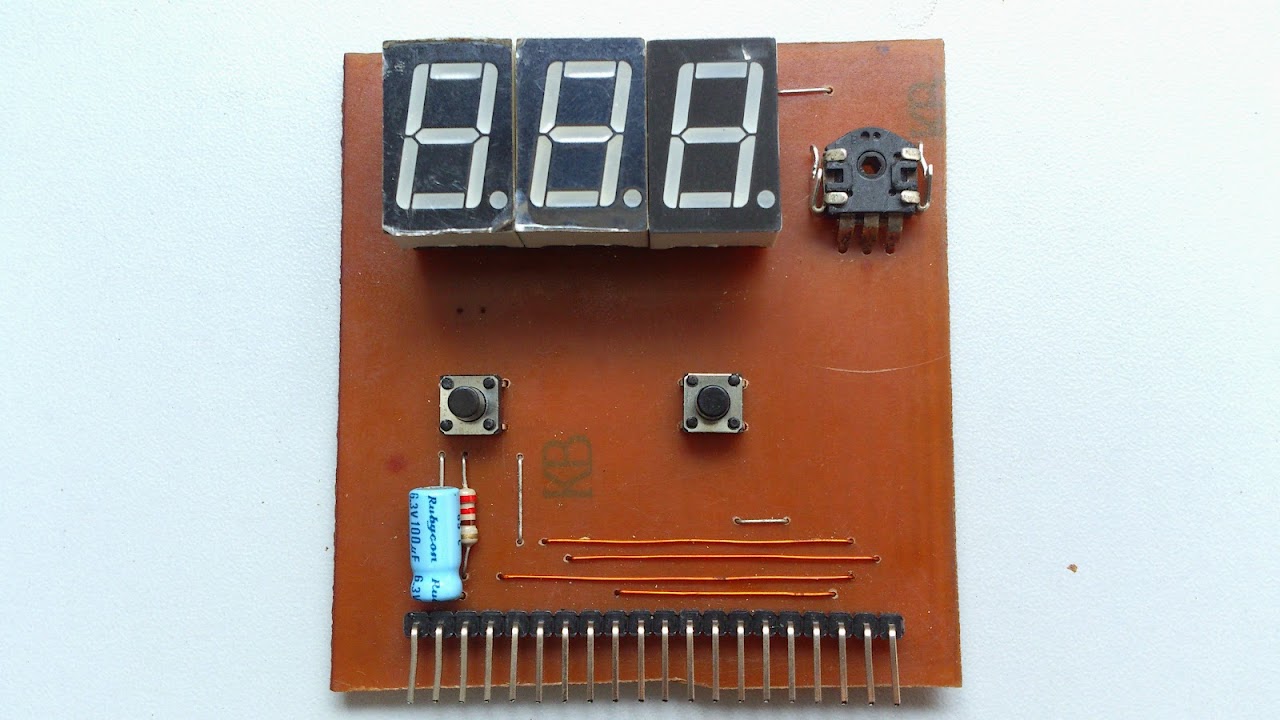

Một số hình ảnh:








Video Demo:


Đính kèm

DTK24

Học sinh phổ thông
#2
Em gà nên lót dép ngồj hóng. Mà như e xem trạm cua bac congminhsf dùg atemega8,thế trạm hàn này dùg vđk nào


mhl167

Kỹ sư
#3
Chỉ Atmega8, Lm358 , Irfz44, lm2576, 3 led 7 đoạn, 2 nút nhấn và sroll mouse lấy trong con chuột, vài con tụ, điện trở, biến trở


DTK24

Học sinh phổ thông
#5
Chỉ Atmega8, Lm358 , Irfz44, lm2576, 3 led 7 đoạn, 2 nút nhấn và sroll mouse lấy trong con chuột, vài con tụ, điện trở, biến trở
led 7 thanh là anốt chung hay katốt chung. Sroll mouse là caj j vậy


daotruongpro

http://vtechpro.vn
#6
Có vẻ như bạn Show hàng chăng???


mhl167

Kỹ sư
#8
Scroll mouse là con lăn giữa của chuột quang đó. Mình up nhầm 2 file giống nhau. Đương nhiên sẽ có firmware nạp mới chạy chứ. Show hàng cần gì up lên đây.
